L'onduleur solaire est le composant central de toute installation photovoltaïque. Il convertit le courant continu (DC) produit par les panneaux en courant alternatif (AC), celui utilisé par vos appareils et injecté sur le réseau. Choisir le bon modèle détermine la performance, la fiabilité et la rentabilité de votre système sur le long terme.

Ce guide complet vous aide à comprendre son fonctionnement, à identifier les critères de sélection décisifs et à connaître les étapes d'installation et d'entretien.

Quick Answer: L'onduleur solaire est le "cerveau" de votre installation. Il transforme le courant continu des panneaux en courant alternatif utilisable. Son choix dépend de la puissance du système, de l'ombrage éventuel et de votre budget.

Key Takeaways

• L'onduleur solaire convertit le courant continu (DC) des panneaux en courant alternatif (AC) pour alimenter le réseau et les appareils domestiques.
• Le choix entre un onduleur central, string ou un micro-onduleur dépend de la taille du système, de l'ombrage et du budget.
• Le rendement de conversion (efficacité) est un critère clé : les modèles récents dépassent souvent 97 % (vérifier les données constructeur).
• Un bon dimensionnement (rapport DC/AC) est essentiel pour maximiser la production sans surcoût inutile.
• L'entretien préventif et le monitoring en temps réel prolongent la durée de vie de l'onduleur, généralement de 10 à 15 ans.

The Complete Answer : Qu'est-ce qu'un onduleur solaire et comment fonctionne-t-il ?

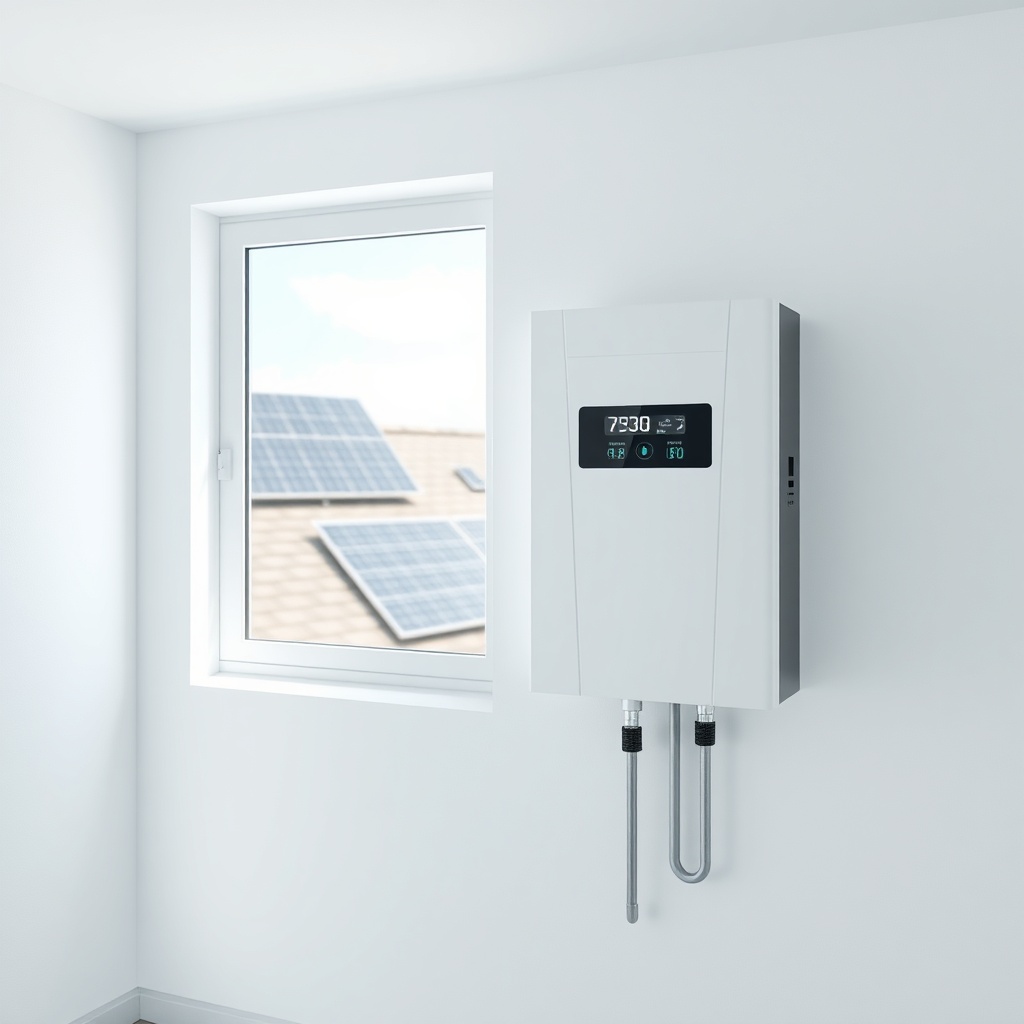

Image montrant un onduleur solaire mural avec écran de monitoring, dans un environnement domestique propre.

Définition simple et rôle fondamental

L'onduleur solaire est le composant électronique qui assure la conversion du courant continu (DC) en courant alternatif (AC). Les panneaux photovoltaïques produisent du courant continu, mais le réseau électrique et la plupart des appareils domestiques fonctionnent en courant alternatif.

Definition: Un onduleur solaire est un convertisseur électronique de puissance qui transforme le courant continu (DC) produit par les panneaux photovoltaïques en courant alternatif (AC) compatible avec le réseau électrique et les appareils domestiques.

On peut le comparer à un traducteur : il rend le langage des panneaux compréhensible par le réseau. Sans lui, l'énergie produite par vos panneaux serait inutilisable.

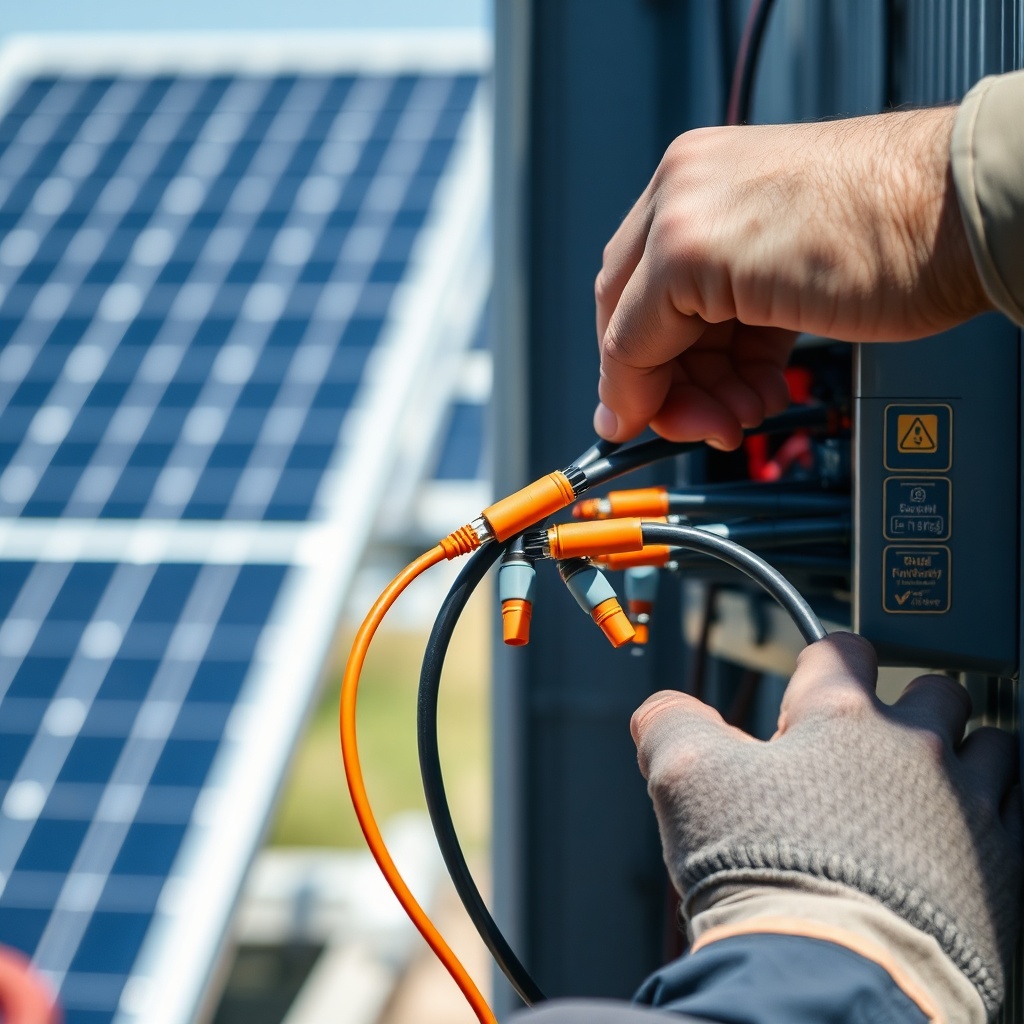

Image rapprochée d'un professionnel connectant les câbles à un onduleur solaire, soulignant l'installation technique.

Les composants internes clés

Un onduleur solaire moderne contient plusieurs éléments essentiels :

• Circuit de puissance : composé de transistors (IGBT ou MOSFET) qui réalisent la commutation électronique pour créer une onde sinusoïdale.
• Système de contrôle MPPT (Maximum Power Point Tracking) : ce dispositif électronique optimise en permanence le point de fonctionnement des panneaux pour extraire le maximum de puissance disponible, quelle que soit la météo.
• Transformateur (ou non) : certains modèles en intègrent un pour l'isolation galvanique, d'autres sont dits "sans transformateur" pour un rendement supérieur.

Definition: Le MPPT (Maximum Power Point Tracking) est un algorithme qui ajuste en temps réel la tension et le courant pour que les panneaux fonctionnent toujours à leur point de puissance maximale, optimisant ainsi la production.

Les différents types d'onduleurs (vue d'ensemble)

Il existe quatre grandes familles d'onduleurs photovoltaïques :

• Onduleur central : utilisé pour les grandes centrales au sol. Un seul onduleur gère des centaines de panneaux. Il est économique à grande échelle mais sensible à l'ombrage d'un seul panneau.
• Onduleur string : le plus courant pour le résidentiel et le commercial. Il gère une ou plusieurs chaînes de panneaux (strings) en série. Bon compromis entre coût et performance.
• Micro-onduleur : installé directement derrière chaque panneau. Chaque panneau fonctionne indépendamment, ce qui élimine l'impact de l'ombrage d'un panneau sur les autres.
• Onduleur hybride : combine un onduleur classique avec un gestionnaire de batterie. Il permet le stockage de l'énergie pour une autoconsommation maximale.

Comment choisir son onduleur solaire : les 4 critères décisifs

Critère 1 : La puissance et le dimensionnement (rapport DC/AC)

Le dimensionnement est l'étape la plus critique. Il s'agit de calculer le rapport entre la puissance crête des panneaux (DC) et la puissance nominale de l'onduleur (AC). Ce rapport, appelé rapport DC/AC, est généralement compris entre 1,1 et 1,3.

Un rapport supérieur à 1 signifie que les panneaux sont surdimensionnés par rapport à l'onduleur. C'est une pratique courante et recommandée : les panneaux produisent rarement leur puissance maximale théorique, et le surdimensionnement permet de compenser les pertes dues à la température, à l'orientation ou à la poussière.

Quick Answer: Le rapport DC/AC idéal se situe souvent entre 1,1 et 1,3. Cela signifie que la puissance totale des panneaux est légèrement supérieure à la puissance de l'onduleur, ce qui optimise la production sans risque de surcharge.

Critère 2 : Le type de technologie (string, micro, hybride) et l'ombrage

Le choix de la technologie dépend de votre situation spécifique :

• Onduleur string : idéal pour une toiture simple, bien orientée, sans ombrage majeur. C'est la solution la plus économique pour les installations résidentielles standards.
• Micro-onduleur : recommandé si votre toiture présente des ombrages partiels (cheminées, arbres, velux) ou si elle est complexe (plusieurs pans). Chaque panneau optimise sa production indépendamment.
• Onduleur hybride : indispensable si vous souhaitez installer une batterie de stockage. Il gère intelligemment la production, la consommation et le stockage.

Critère 3 : L'efficacité et la fiabilité (rendement européen, garantie)

La fiche technique de l'onduleur solaire contient plusieurs données essentielles :

• Rendement maximal : le pourcentage de conversion le plus élevé atteignable.
• Rendement européen : une mesure plus réaliste qui prend en compte les conditions d'utilisation réelles en Europe.
• Plage de tension MPPT : la plage dans laquelle l'onduleur fonctionne de manière optimale.

La garantie constructeur est un indicateur de fiabilité. La plupart des fabricants offrent une garantie de 5 à 10 ans, extensible à 15 ou 20 ans. Une garantie longue témoigne de la confiance du fabricant dans la durabilité de son produit.

Critère 4 : Le monitoring et la connectivité

Un bon onduleur solaire moderne doit offrir un suivi de production en temps réel. Les solutions de monitoring permettent de :

• Visualiser la production et la consommation via une application mobile ou un portail web.
• Détecter rapidement une baisse de performance ou une panne.
• Historiser les données pour analyser la performance sur le long terme.

Les protocoles de communication varient : Wi-Fi, Ethernet, Modbus ou RS485. La compatibilité avec les systèmes domotiques ou les passerelles de suivi peut être un plus.

Comparatif : Onduleur central vs string vs micro-onduleur (tableau)

Tableau comparatif

Voici un comparatif des principales caractéristiques pour vous aider à choisir.

Note : Les durées de vie sont des estimations générales. Il est essentiel de vérifier les garanties constructeur pour un chiffre précis.

Analyse pratique : quel type pour quelle situation ?

• Scénario résidentiel simple : Toit plein sud, sans ombrage, avec une puissance de 3 à 9 kWc. L'onduleur string est le choix optimal pour son excellent rapport qualité-prix.
• Scénario avec ombrage ou toitures complexes : Présence de cheminées, d'arbres ou de plusieurs pans de toiture. Le micro-onduleur est préférable car il isole chaque panneau des pertes des autres.
• Scénario avec batterie : Vous souhaitez maximiser votre autoconsommation en stockant le surplus. L'onduleur hybride est indispensable pour gérer le flux entre panneaux, batterie et réseau.

Étapes d'installation d'un onduleur solaire : guide pas à pas

Étape 1 : Préparation et sécurité électrique

Avant toute manipulation, la sécurité est primordiale. Il faut couper le circuit DC au niveau des panneaux et vérifier l'absence de tension. En France, l'installation doit respecter la norme NF C 15-100 pour les installations électriques basse tension.

Quick Answer: L'installation d'un onduleur solaire doit être réalisée par un professionnel qualifié. La sécurité électrique est la priorité absolue : coupez le circuit DC avant toute intervention et respectez les normes électriques en vigueur.

Étape 2 : Fixation mécanique de l'onduleur

L'emplacement de l'onduleur est crucial pour sa longévité. Il doit être installé dans un endroit sec, ventilé et à l'abri du gel. Une fixation murale solide est nécessaire pour éviter les vibrations. Un espace de dégagement autour de l'appareil est requis pour assurer une bonne ventilation et faciliter la maintenance.

Étape 3 : Raccordement DC (panneaux → onduleur)

Cette étape consiste à relier les chaînes de panneaux à l'onduleur à l'aide de connecteurs MC4. Il faut impérativement respecter les polarités (positif et négatif) et vérifier la tension DC avant la mise sous tension. Un mauvais raccordement peut endommager l'onduleur.

Étape 4 : Raccordement AC (onduleur → tableau électrique)

Le raccordement au réseau se fait via un disjoncteur différentiel dédié. La mise à la terre est obligatoire. Il faut vérifier la section des câbles en fonction de la puissance de l'onduleur pour éviter toute surchauffe.

Étape 5 : Mise en service et configuration

Une fois les raccordements terminés, l'onduleur est mis sous tension. Il faut alors configurer les paramètres de protection (tension, fréquence), activer le monitoring et vérifier que la production démarre normalement. Un test de production permet de valider l'ensemble du système.

Entretien, pannes courantes et durée de vie de l'onduleur solaire

Entretien préventif : ce qu'il faut faire

Un entretien régulier prolonge la durée de vie de l'onduleur solaire. Les actions principales sont :

• Nettoyage des dissipateurs : la poussière s'accumule et réduit l'efficacité du refroidissement.
• Contrôle des connexions : vérifier que les câbles et connecteurs sont bien serrés.
• Vérification des voyants d'état : s'assurer que l'onduleur affiche un fonctionnement normal.

Pannes fréquentes et solutions

Les pannes les plus courantes incluent :

• Surchauffe : souvent due à un emplacement mal ventilé ou à des dissipateurs encrassés.
• Erreur de communication : problème de Wi-Fi ou de câble réseau pour le monitoring.
• Défaillance du MPPT : l'onduleur ne trouve plus le point de puissance maximale.
• Déclenchement du disjoncteur : peut indiquer un problème de réseau ou un défaut d'isolement.

Le monitoring permet de diagnostiquer la plupart de ces problèmes à distance grâce aux codes d'erreur affichés sur l'application.

Durée de vie et remplacement

La durée de vie d'un onduleur solaire est généralement de 10 à 15 ans. Les facteurs qui l'influencent sont la température ambiante, l'humidité et la qualité de fabrication. Les micro-onduleurs, soumis à moins de contraintes thermiques, peuvent durer plus longtemps.

Les signes de fin de vie incluent une baisse de production persistante, des erreurs répétées ou des bruits anormaux. Le remplacement doit être effectué par un professionnel. L'ancien onduleur doit être recyclé dans une filière adaptée.

FAQ – Questions fréquentes sur l'onduleur solaire

Quelle est la différence entre un onduleur et un micro-onduleur ?

Un onduleur central ou string gère plusieurs panneaux en série ou en parallèle. Un micro-onduleur est installé derrière chaque panneau individuellement, ce qui permet une gestion indépendante de chaque module.

Combien de temps dure un onduleur solaire en moyenne ?

En moyenne, un onduleur solaire dure entre 10 et 15 ans, selon la qualité, l'usage et l'entretien. Il est important de vérifier la garantie constructeur pour connaître la durée de couverture exacte.

Puis-je surdimensionner mes panneaux par rapport à l'onduleur ?

Oui, c'est une pratique courante et souvent recommandée. Un rapport DC/AC entre 1,1 et 1,3 permet de compenser les pertes et d'optimiser la production. Il faut néanmoins respecter les limites de surdimensionnement indiquées par le constructeur.

Un onduleur solaire fonctionne-t-il sans batterie ?

Oui, un onduleur solaire fonctionne parfaitement sans batterie. L'énergie produite est soit injectée directement dans le réseau, soit consommée immédiatement par les appareils domestiques (autoconsommation).

Comment savoir si mon onduleur est défaillant ?

Les signes d'une défaillance incluent une baisse de production, des messages d'erreur sur l'application de monitoring, des voyants rouges sur l'appareil ou des bruits anormaux.

Conclusion

L'onduleur solaire est bien plus qu'un simple composant technique : c'est le cerveau qui orchestre toute votre installation photovoltaïque. Son choix doit être mûrement réfléchi, en fonction de la puissance du système, de la configuration de la toiture et de vos objectifs d'autoconsommation.

Les critères essentiels à retenir sont le dimensionnement (rapport DC/AC), le type de technologie (string, micro ou hybride), l'efficacité de conversion et la qualité du monitoring. Une installation réalisée dans les règles de l'art et un entretien préventif régulier garantiront des performances optimales pendant de nombreuses années.

Avant tout achat, il est indispensable de consulter un professionnel qualifié pour le dimensionnement et l'installation. Utilisez toujours les données constructeur vérifiées pour comparer les modèles. N'hésitez pas à demander un devis à un installateur certifié pour obtenir une solution adaptée à votre projet.
